Hochleistungs-Kugelventile für Öl- und Gasleitungen

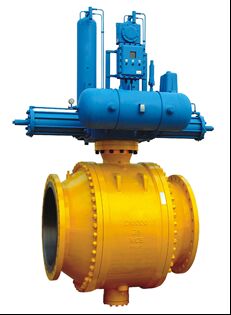

Hochleistungs-Kugelhähne in Trunnion-Bauweise für Öl- und Gaspipelines

Produktbeschreibung

Der Kugelhahn in Trunnion-Bauweise wurde als überlegene Lösung für kritische Absperranwendungen in den anspruchsvollsten industriellen Umgebungen entwickelt, insbesondere in der Öl-, Gas- und Petrochemie. Im Gegensatz zu Kugelhähnen in schwimmender Ausführung verfügt der Kugelhahn in Trunnion-Bauweise über eine Kugel, die durch Trunnions verankert ist, wodurch das Betriebsdrehmoment erheblich reduziert und eine zuverlässige, langfristige Abdichtung unter Hochdruckbedingungen gewährleistet wird. Diese robuste Konstruktion macht ihn zum Ventil der Wahl für Hauptleitungen, Raffinerieprozessleitungen und Offshore-Plattformen, insbesondere in den herausfordernden Klimazonen des Nahen Ostens.

Hauptmerkmale & Konstruktionsvorteile

Unser Kugelhahn in Trunnion-Bauweise ist so konstruiert, dass er die Industriestandards übertrifft und wichtige Sicherheits- und Leistungsmerkmale beinhaltet:

• Robuste Konstruktion: Erhältlich in Voll-/Reduziertbohrung und Zwei- oder Dreiteil-Gehäuseausführungen für Flexibilität.
• Erhöhte Sicherheit: Verfügt über Double Block & Bleed (DBB/DIB)-Funktion, API 607 Brandschutzdesign und ein antistatisches System für den sicheren Betrieb in Gefahrenbereichen.
• Zuverlässige Abdichtung: Der ausblassichere Schaft und der selbsterleichternde Sitzhohlraum verhindern Druckaufbau und gewährleisten die Kontrolle flüchtiger Emissionen (optionale Prüfung verfügbar).
• Betriebliche Vielseitigkeit: Konzipiert für manuelle, elektrische, pneumatische oder hydraulische Betätigung, um allen Anlagenanforderungen gerecht zu werden.

Technische Spezifikationstabelle

Häufig gestellte Fragen (FAQ)

F1: Was ist der Hauptvorteil eines Kugelhahn in Trunnion-Bauweise gegenüber einem Kugelhahn in schwimmender Ausführung?

A: Der Hauptvorteil ist seine Eignung für Anwendungen mit höherem Druck und größerem Durchmesser. Die Trunnion-Bauweise minimiert Reibung und Drehmoment, was einen leichteren Betrieb und einen geringeren Verschleiß der Dichtungen ermöglicht und zu einer längeren Lebensdauer führt.

F2: Sind Ihre Ventile für Brandschutzanwendungen zertifiziert?

A: Ja. Unsere Kugelhähne in Trunnion-Bauweise entsprechen den Brandschutzprüfnormen API 607/API 6FA und gewährleisten die kritische Dichtungsintegrität im Brandfall – eine wichtige Anforderung für Öl- und Gasanlagen im Nahen Osten.

F3: Was bedeutet Double Isolation and Bleed (DIB)?

A: DIB, oft in einem Kugelhahn in Trunnion-Bauweise zu finden, bedeutet, dass das Ventil zwei unabhängige Dichtflächen auf jeder Seite der Kugel bietet. Dies ermöglicht es, den nachgeschalteten Druck vom vorgelagerten Druck zu isolieren und den Hohlraum dazwischen zu entlüften, was eine sichere Wartung ermöglicht.

F4: Warum ist eine antistatische Vorrichtung wichtig?

A: Im Kohlenwasserstoffbetrieb kann sich statische Elektrizität ansammeln und eine Brandgefahr darstellen. Die antistatische Vorrichtung gewährleistet die elektrische Kontinuität zwischen Kugel, Schaft und Ventilkörper und entlädt sicher jede statische Ladung.

F5: Sind Ihre Ventile für Sauergas geeignet?

A: Absolut. Wir bieten Ventile mit Materialien an, die den NACE MR0175/MR0103-Standards für die Handhabung von sauren (H2S-haltigen) Kohlenwasserstoffen entsprechen, die in vielen regionalen Ölfeldern üblich sind.

Unser Kugelhahn in Trunnion-Bauweise wurde auf Langlebigkeit und Sicherheit ausgelegt und bietet unübertroffene Leistung für die Isolierung von Pipelines und Anlagen, um den strengen Anforderungen der globalen Energieindustrie gerecht zu werden.
